混凝土裂縫是由于混凝土結(jié)構(gòu)由于內(nèi)外因素的作用而產(chǎn)生的物理結(jié)構(gòu)變化，而裂縫是混凝土結(jié)構(gòu)物承載能力、耐久性及防水性降低的主要原因。

        混凝土裂縫常見處理方法有填充法、灌漿法、結(jié)構(gòu)補(bǔ)強(qiáng)法、混凝土置換法、電化學(xué)防護(hù)法等。

        混凝土裂縫處理

        混凝土裂縫處理，是指采取科學(xué)的方法對混凝土裂縫進(jìn)行修復(fù)的技術(shù)。

        混凝土裂縫一般有三種狀態(tài)：靜止裂縫，活動裂縫，正在發(fā)展的裂縫?；炷亮芽p處理方法的選擇一般要考慮的因素：判斷裂縫是活動的還是靜止的；修補(bǔ)的主要目的是什么？是減少過多的滲漏、使裂縫處完全水；是否需要加固處理；裂縫產(chǎn)生的主要原因是什么；裂縫未來的變化（數(shù)值和方向）如何。

       常見的混凝土裂縫處理的基本原理、要點：

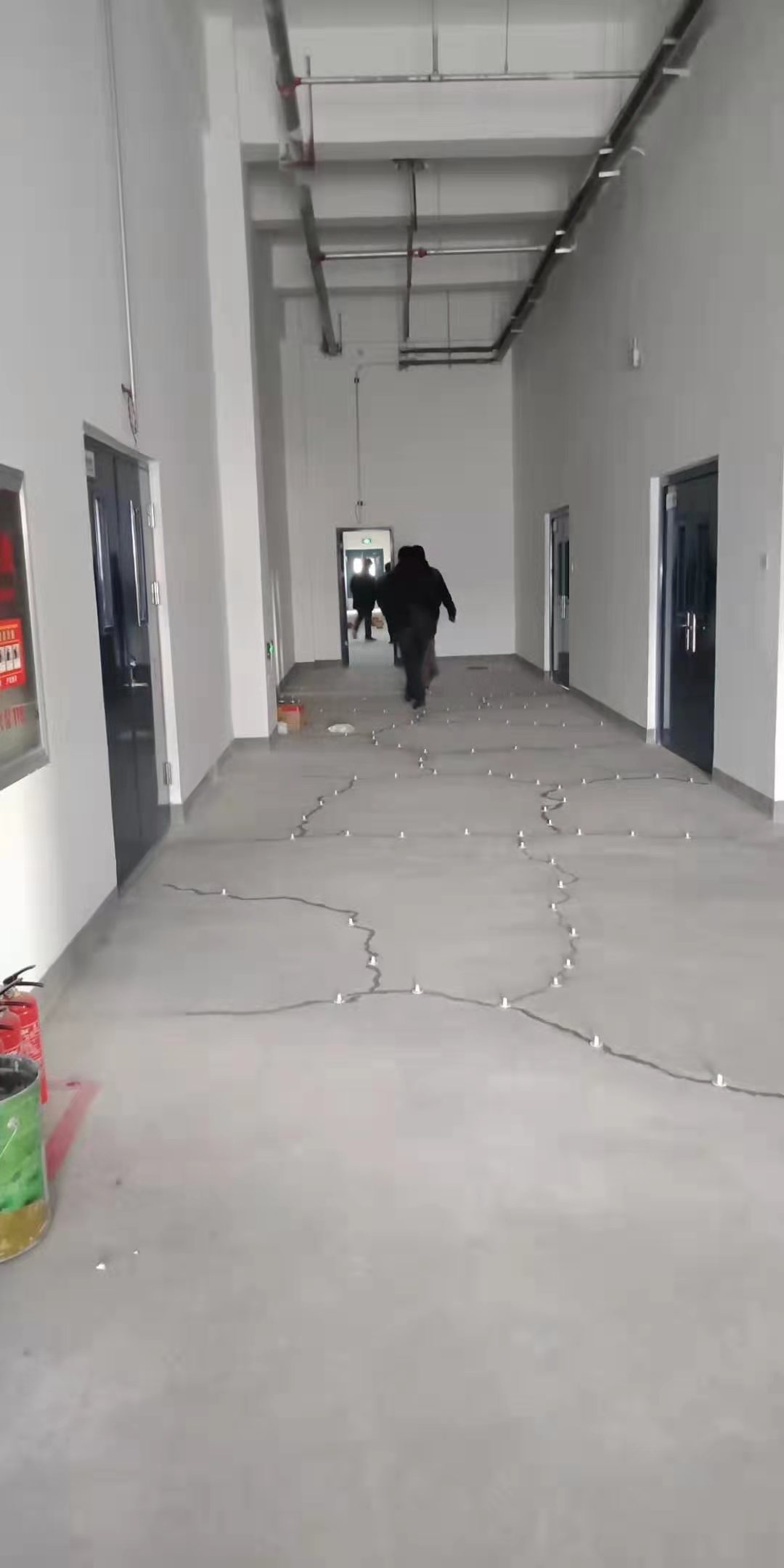

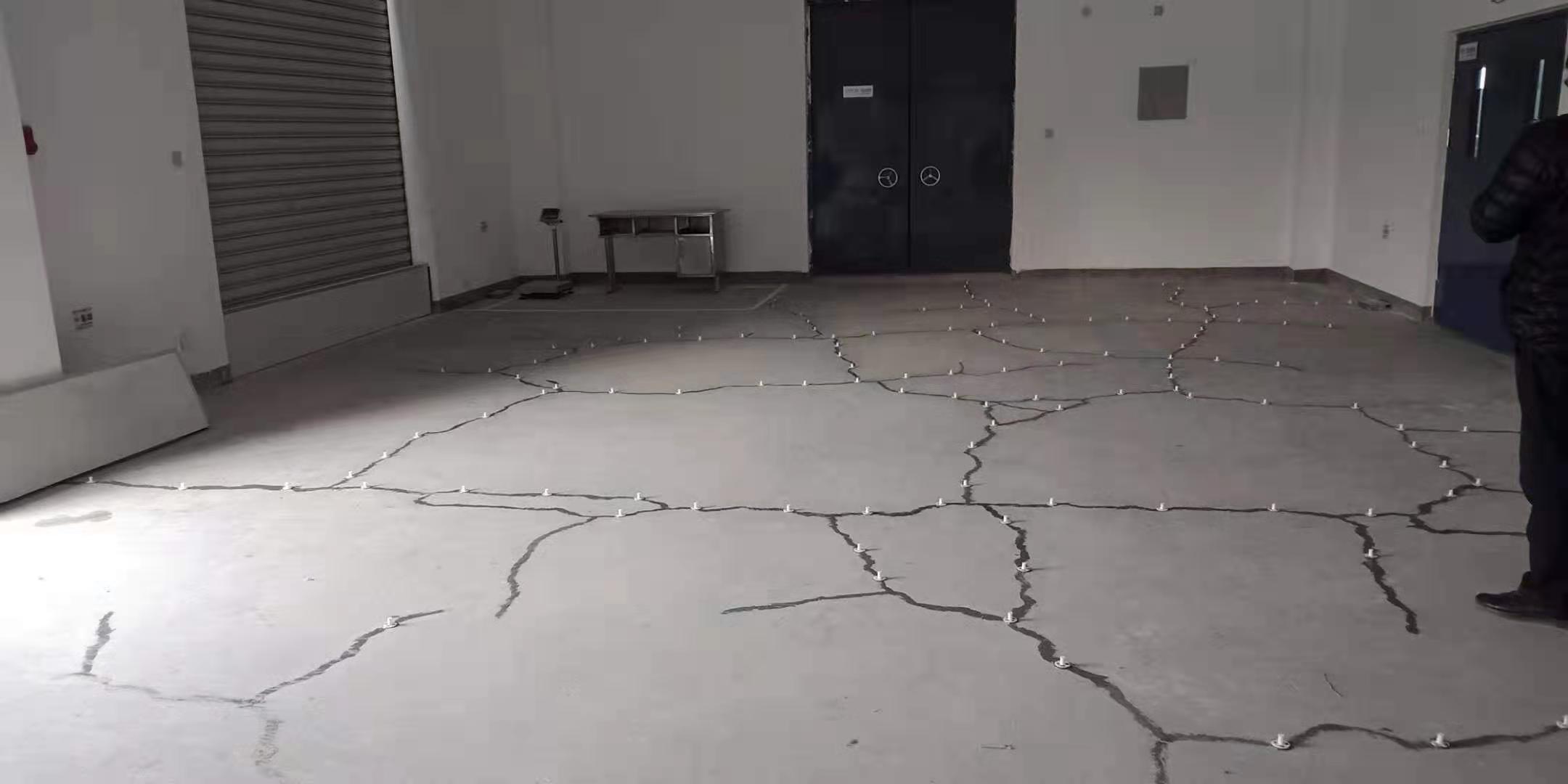

       樹脂灌注法 環(huán)氧樹脂是最常見的裂縫灌注材料。它具有較高的機(jī)械強(qiáng)度，并能抵抗混凝土所遇到的大多數(shù)化學(xué)侵蝕，樹脂可以灌入到0.05㎜的裂縫。除某些特殊的環(huán)氧樹脂之外，當(dāng)裂縫是活動的、有滲漏的、不能干透的或者裂縫數(shù)量極多時，通常不易采用樹脂灌注法。北京冶建工程裂縫處理中心開發(fā)的具有國際領(lǐng)先水平的工程師自動低壓灌漿技術(shù)是樹脂灌注法的更佳工法之一。

        聚合物浸入法

        1.重力滲入法 低粘度的液態(tài)樹脂可用來密封路面、橋面的不小于0.1㎜的裂縫。將樹脂涂刷到表面上，或者在水平表面上沿裂縫構(gòu)筑臨時的圍堤，使樹脂溢于裂縫表面。

        2 .真空滲入法 更適合封閉多重?zé)o規(guī)則表面裂縫。先將裂縫表面密封，抽去真空，使裂縫中和孔隙中的空氣全部排除。再在大氣壓力下用純環(huán)氧樹脂漿料注入裂縫表面中。

        3.釘合法 當(dāng)必須恢復(fù)主裂縫斷面的抗拉強(qiáng)度時，使用釘合法比較適宜。特別比較適宜在不會損壞周圍結(jié)構(gòu)的場合下用來鎖閉活動裂縫。用相對薄而長的金屬“縫合U型釘”跨過裂縫嵌入事先開好的槽溝中，用無收縮砂漿或者環(huán)氧樹脂基粘合劑來固定。

        4.表面封閉法 這是最簡單和最普通的裂縫修補(bǔ)方法。用于修補(bǔ)對結(jié)構(gòu)影響不大的靜止裂縫，通過密封裂縫來防止水汽、化學(xué)物質(zhì)和二氧化碳的侵入。

         5.灌漿法

         5.1普通水泥灌漿 大體積水壩、厚混凝土墻、或者水工結(jié)構(gòu)的巖石基礎(chǔ)上的裂縫，有時通過注入硅酸鹽水泥砂漿來密閉。

         5.2聚合物灌注 基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌漿料，和水反應(yīng)后形成固態(tài)沉淀物或泡沫材料，起到封閉裂縫的作用。可在潮濕環(huán)境中使用。

          6.鉆孔嵌塞法 這種方法通常用來灌注墻體中的裂縫。如果要求密封防水，孔中應(yīng)填入柔性瀝青來代替砂漿；如果灌注栓塞的作用比較重要，孔中則要灌注環(huán)氧樹脂。

        7.柔性密封法 通常將活動裂縫轉(zhuǎn)變?yōu)檫\(yùn)動節(jié)縫是比較適宜的辦法。沿裂縫邊緣開一凹槽并填入適當(dāng)?shù)娜嵝圆牧?。?jié)縫底部使用隔離層。

         8.粘貼法 當(dāng)運(yùn)動不止作用于一個平面時，或者過度的運(yùn)動已超過一個普通尺寸的凹槽所允許的范圍時，或者不可以切割出槽時可使用這個方法。用柔性的密封帶蓋住裂縫，僅將帶的邊緣部分粘住。

        9.附加鋼筋法

        9.1普通鋼筋 首先將裂縫密閉，然后貫穿裂縫平面大約90°的方向鉆孔，將環(huán)氧樹脂注入孔內(nèi)，再將鋼筋插入孔中使之粘合成整體。

        9.2外部施加預(yù)應(yīng)力 通過后張法施加應(yīng)力，來加強(qiáng)結(jié)構(gòu)件的主要部分或者封閉裂縫。

       10.干嵌填法 用手工將低水灰比的砂漿連續(xù)嵌入裂縫，形成與原有混凝土結(jié)構(gòu)緊密連接的密實砂漿。先在裂縫表面開槽，大約25㎜寬、25㎜深，清理后涂刷界面劑、連續(xù)嵌入低水灰比的砂漿。

        11.迭合面層法 當(dāng)結(jié)構(gòu)表面存在大量的裂縫，而且采用其它辦法單獨處理各個裂縫過于昂貴時，用這個方法來密閉、覆蓋（不是修復(fù)）裂縫非常有效。對于偶然出現(xiàn)大面積網(wǎng)狀裂縫使用該法很有效。

        12.自閉合法 混凝土依靠自身合攏裂縫稱為“自閉合”，這是在存在濕氣并且沒有拉應(yīng)力作用時發(fā)生的一種現(xiàn)象。機(jī)理：由于周圍空氣和水中存在二氧化碳，使水泥漿中的氫氧化鈣發(fā)生碳化作用，結(jié)果碳酸鈣和氫氧化鈣晶體在裂縫內(nèi)析出并生長。晶體組合交織產(chǎn)生一種機(jī)械粘接作用，又被鄰近晶體之間以及晶體和水泥漿及骨料表面間的化學(xué)粘接作用所增強(qiáng)，最后混凝土裂縫部位的抗拉強(qiáng)度得到一定的恢復(fù)，裂縫也被密閉了。主要用于修補(bǔ)潮濕環(huán)境的結(jié)構(gòu)，。整個自閉合時期的水飽和必須連續(xù)保持。

       13.涂層及其它表面處理法 修復(fù)開裂的混凝土結(jié)構(gòu)可以使用范圍很廣的表面浸漬密封劑和涂料。如果混凝土開裂已經(jīng)穩(wěn)定，則可通過涂料獲得成功地修補(bǔ)。但不適合低溫區(qū)域操作。
